作为SMT制程中的关键辅助材料，红胶品质直接关乎生产良率高低。以下提炼核心要点，助力从业者高效掌握红胶应用关键。

一、认识SMT红胶
    SMT红胶是电子表面贴装领域的核心辅助材料，与锡膏并列为制程关键消耗品，属于聚稀类化合物。它具备精准的热固化特性，在150℃±5℃的温度条件下，仅需10-30秒就能从膏状完全转化为固体，固化后粘接强度可达2.5-3.5MPa，可实现元器件的稳定粘接，为后续焊接工序的顺利推进筑牢基础。

二、核心特性与作用
    在25℃环境下，SMT红胶的粘度范围为200-500Pa·s，温度适配区间覆盖-10℃~180℃，润湿接触角≤30°。凭借这些特性，红胶能将元器件牢固粘接在PCB板上，在焊接、转运等环节中，可承受1.5G加速度的振动冲击，有效避免元器件脱落、位移。合理应用红胶，能使生产良率提升8%-12%，为产品稳定性提供坚实保障。

三、主要应用场景
    1.波峰焊场景：面对260℃±5℃的高温焊料槽环境，红胶可有效固定元器件，将元器件脱落率控制在0.1%以下。
    2.双面再流焊场景：针对重量≥50g的大型器件，红胶能够稳固已焊面，避免其在二次焊接（245℃±10℃）过程中发生脱落。
    3.再流焊/预涂覆场景：红胶定位精度可达±0.1mm，能将元器件位移、立片等不良率降低至0.05%以内。
    4.批量标识场景：红胶标记清晰度≥95%，可耐受后续清洗、焊接等工序，帮助企业提升30%的物料流转效率。

四、主流使用方式
    1.刮胶型：高效量产首选
   该方式可直接适配现有锡膏印刷机，借助定制钢网（厚度0.12-0.2mm，开孔精度±0.03mm）进行涂刮施胶，施胶速度可达300-500mm/s，胶量误差≤±5%。其核心优势在于效率高、成本低，单平米PCB施胶成本仅需0.8-1.2元，特别适合日产≥5000块PCB的大规模生产场景。
    2.点胶型：灵活适配定制
    此方式需搭配专用点胶设备，通过0.3-0.6MPa的压缩空气驱动点涂，胶点直径可在0.3-2.0mm之间灵活调节，定位精度达±0.05mm。经过参数优化后，红胶拉丝率可控制在0.2%以下，气泡不良率≤0.1%，更适合日产≤1000块PCB的

小批量多品种生产需求。

五、红胶应用与操作规范
    红胶主要适配印刷机、点胶机两类设备使用，核心操作规范如下：

 1、储存要求：需在5℃±3℃的条件下冷藏储存，取出后需在室温环境下回温2-3小时方可使用；清洗胶管可选用甲苯或醋酸乙酯；
   2、点胶规范：胶管需加装后塞保障出胶稳定，推荐点胶温度为30-35℃；分装点胶必须使用专用设备，防止气泡混入；

 3、刮胶规范：推荐刮胶温度同样为30-35℃。
   注意事项：冷藏取出的红胶未达到室温时，严禁开封使用；已经开封使用的红胶，禁止倒回原包装，避免造成整批红胶污染。

六、典型固化条件

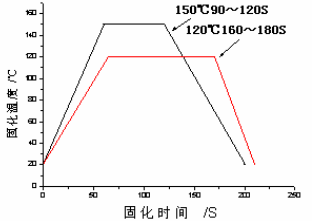

   红胶有三种标准固化方案可供选择，分别是100℃/5分钟、120℃/150秒、150℃/60秒。需要注意的是，在合理范围内，固化温度越高、时间越长，红胶的粘接强度就越强。实际应用中，需结合基板尺寸、零件大小及贴装位置，适配最优固化条件。

七、储存与管理规范
    红胶的储存时效与温度密切相关：室温（25℃左右）环境下可存放3天；在5-25℃区间内可存放≥30天；低于5℃冷藏条件下则可存放≥6个月。
红胶管理需遵循以下要求：① 按进料数量、日期、种类编制专属流水编号，实现可追溯管理；② 放置在2-8℃冰箱中密封保存；③ 取出后需在室温下回温4小时再使用，严格遵循“先进先出”原则；④ 点胶前必须进行脱泡处理，未用完的红胶需及时冷藏留存，做到新旧胶不混用、不逾期使用。
   兴鸿泰持续赋能电子制造行业，依托精准的物料参数把控，为客户提供适配的红胶解决方案。若您有红胶选型、应用等方面的需求，可随时联系我们，获取专属技术支持与解决方案。
